Cables para servicios sumergidos variados

Cables adecuados

1.- Alimentación de bombas sumergidas para elevación de aguas de pozos o sumersión temporal o permanente en agua en general (dulce o salada):

DN-F BOMBAS SUMERGIDAS (UNE 21166)

2.- Agua potable:

HYDROFIRM (diseñado y probado según especificaciones Prysmian)

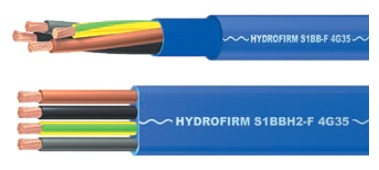

Cable Hydrofirm en sus versiones cilíndrica y plana

3.- Aguas residuales, plantas industriales, establecimientos agrícolas, etc:

TECWATER (diseñado y probado según especificaciones Prysmian)

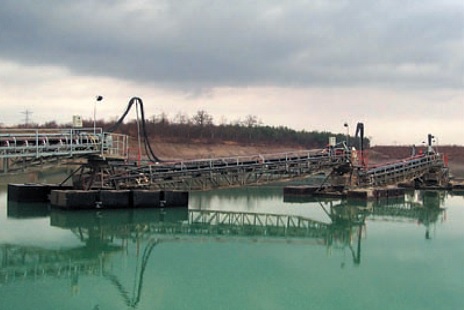

El cable Tecwater está pensado para gran variedad de servicios sumergidos exigentes

Muy importante: en caso de aguas fecales, productos químicos, aceites… consultar Prysmian.

Cables aptos para inmersión (sumergidos temporalmente)

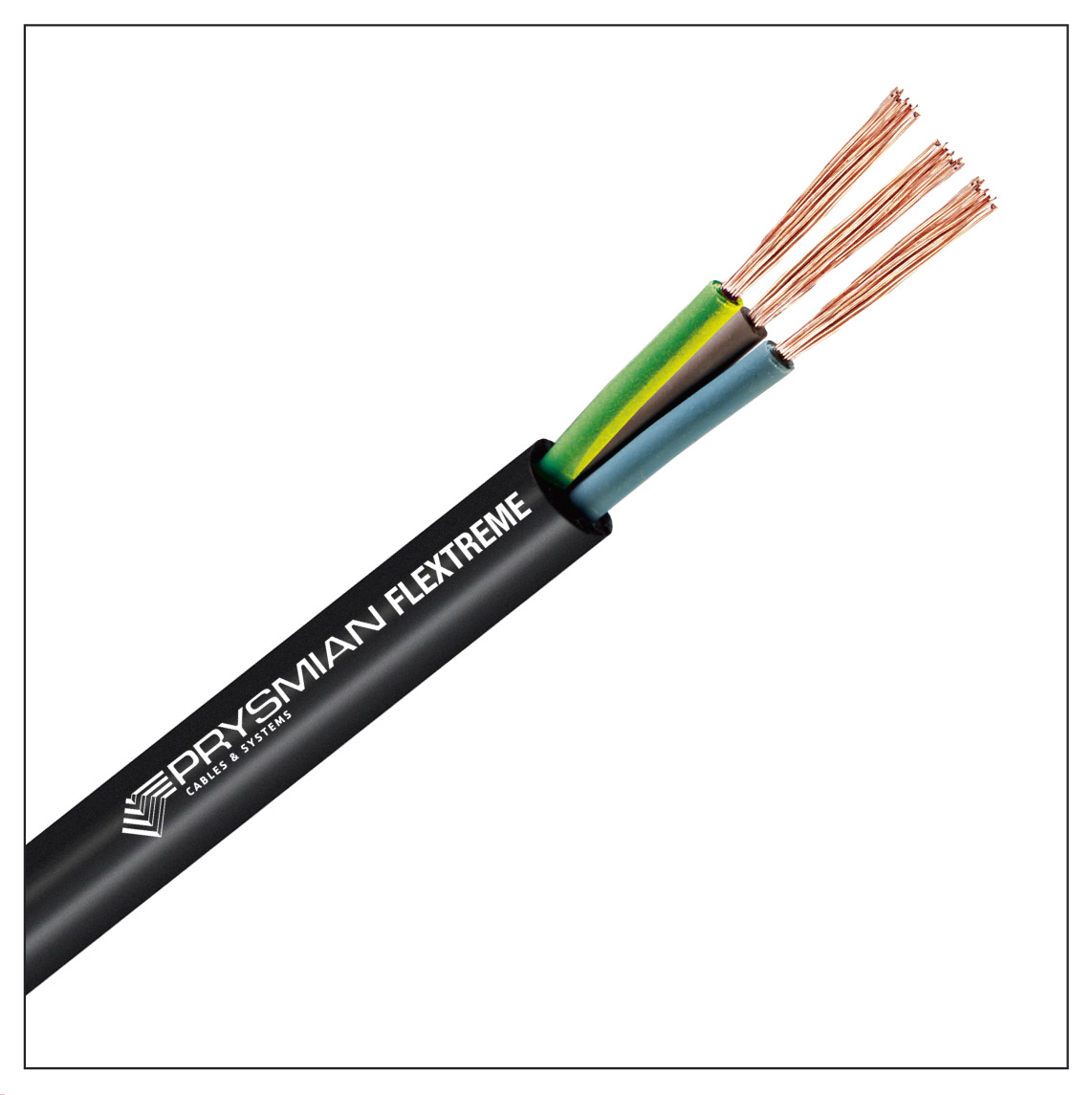

H07RN-F: diseñado bajo UNE 21027-4, es un cable de goma con espesores de cubierta y aislamiento superiores a los DN-K pero en la primera modificación de su guía de utilización (UNE 21176/1M: 2003) dice textualmente: No adecuado para situaciones que impliquen una inmersión permanente en agua. Por tanto, el cable es apto por ejemplo para bombas sumergibles (bombas de “achique”) no bombas sumergidas (bombas bajo el agua permanentemente).

H07RN8-F: diseñado según UNE 21027-16, en la primera modificación de la UNE 21176 se encuentra su guía de utilización donde se puede leer que es apto para ser sumergido en agua natural hasta 10 m de profundidad y hasta 40 ºC de temperatura. Utilizable para bombas sumergibles o aplicaciones similares. No adecuado para transporte de energía bajo el agua o instalación sumergida o donde puede ocurrir daño mecánico.

Cables no aptos

No se pueden utilizar para servicios sumergidos los siguientes tipos de cable entre otros:

RV-K: el punto 5 de su norma de diseño (UNE 21123-2) contiene su guía de utilización en la que podemos leer expresamente: No aptos para instalaciones de alimentación de bombas sumergidas. Es decir, de forma expresa se cita que este cable no está permitido para servicios sumergidos.

RZ1-K (AS): Idem anterior. Su norma de diseño es UNE 21123-4.

DN-K: a pesar de ser un cable de goma no contempla en sus utilizaciones el servicio sumergido. Al ser un cable para servicios fijos (-K) sus espesores de aislamiento (EPR) y cubierta (neopreno) son además menores que los de los cables H07RN-F, DN-F, H07RN8-F y DN-F BOMBAS SUMERGIDAS.

DN-F: diseñado según UNE 21150 (no confundir con UNE 21166 de los cables DN-F BOMBAS SUMERGIDAS) no tiene contemplado en sus utilizaciones destinarlo a servicios de sumersión permanente. De hecho los cables adecuados para estos fines lo citan en sus guías de utilización.

Las normas lo dejan claro, los cables RV-K, RZ1-K (AS), DN-K, H07RN-F, DN-F, H07RN8-F no están permitidos en servicios sumergidos permanentes, por ello existen diseños como el DN-F BOMBAS SUMERGIDAS, Hydrofirm o Tecwater, especialmente pensados y comprobados a lo largo del tiempo para tales ambientes.
