  • Cálculo de la caída de tensión en una línea con fasores

    15 de mayo de 2014

    Temática: Cálculos de Secciones e Intensidades
    Esquema fasores

    Es lógico recurrir a simplificaciones para trabajar con módulos de valores eficaces cuando se realizan cálculos en corriente alterna. Esta vez vamos a considerar las partes reales e imaginarias de las diferentes magnitudes que entran en juego en un cálculo sencillo de caída de tensión en una línea eléctrica.

    Procedemos a obtener la caída de tensión en una línea de BT empleando fasores que nos ayudarán a obtener un valor más exacto y a comprender con una representación visual los valores calculados.

    .- Circuito trifásico formado por conductores de fase unipolares Afumex 1000 V (AS) de 1x25

    .- Tensión de línea: U = 400 V

    .- Longitud de la línea: L = 113 m

    .- Receptor: P = 50 kW

    .- cosφ = 0,85

    Esquema fasores

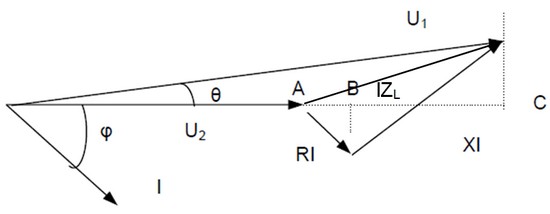

    Diagrama fasorial general correspondiente la caída de tensión en una línea (Anexo de caídas de tensión del Mº)

    Diagrama fasorial general correspondiente la caída de tensión en una línea (Anexo de caídas de tensión del Mº)



    La impedancia de la línea tendrá la siguiente expresión.

    ZL = R + X j

    Para calcular R empleamos el valor de resistencia del cable de cobre de 25 mm² a la máxima temperatura 90 ºC, ver catálogo Prysmian de cables para BT (pág. 84).

    R = 0,995 Ω/km x 0,113 km = 0,112 Ω

    Recordamos ahora que la norma francesa UTE C 15-105 refleja que el valor de 0,08 Ω/km se puede aceptar como reactancia de conductores para cables de BT independientemente de la naturaleza, sección, sistema de instalación y disposición.

    X = 0,08 Ω/km x 0,113 km = 0,009 Ω

    Z = 0,112 + 0,009j Ω

    I = P/(√3 x U x cosφ) = 50000/(√3 x 400 x 0,85) = 84,904 A

    Teniendo en cuenta que retrasa el ángulo φ a U2 que está en el origen de fases (ver diagrama fasorial), tenemos:

    I = 72,169 – 44,726j A

    Es importante recordar trabajamos con valores de tensión de fase dado que el ángulo φ es el formado por el fasor intensidad y el fasor tensión de fase (los valores de tensión de línea adelantan a los de fase en 30º).

    Tomaremos, por tanto, como valor de tensión en la carga 400/√3 V y calculando podemos obtener el valor de alimentación que será similar dado que la caída de tensión se entiende menor al 5 %.

    U2 = 400/√3 V

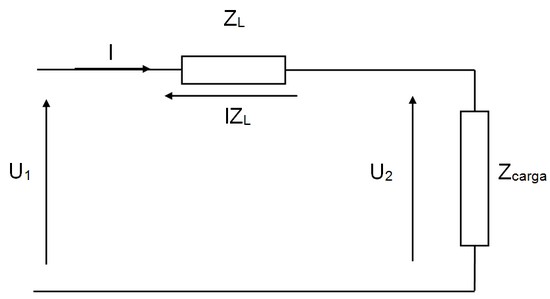

    Observando el circuito podemos deducir lo siguiente:

    U1 = U2 + IZL = 400/√3 + (72,169 – 44,726j) x (0,112 + 0,009j) = 239,459 – 4,376j V

    El argumento de U1 es -1,047º (U1 queda en nuestro cálculo ligeramente bajo el eje real, ver diagrama a continuación). Lo que demuestra que el ángulo θ es muy pequeño, suposición inicial cuando se realiza el desarrollo de las fórmulas para el cálculo de la caída de tensión en las líneas. Y en consecuencia refuerza la hipótesis de que IZL es aproximadamente igual al segmento AC.

    La caída de tensión en la línea será:

    ΔU = U1 – U2 = 239,459 - 4,376j – 400/√3 = 8,519 – 4,376V

    ΔU = √(8,519² + 4,376²) = 9,577 V

    Lo obtenemos porcentualmente:

    U1 = 239,459 – 4,376j V --> U1 = 239,5 ∟-1,047º

    ΔU (%) = 9,577/239,5 x 100 = 4 %

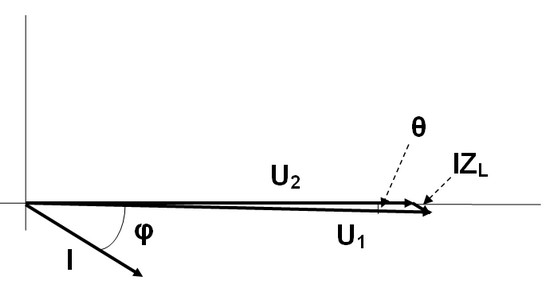

    Diagrama fasorial



    Diagrama fasorial del ejemplo

    Descárguese el catálogo Prysmian de Cables y Accesorios para BT
