¿Cómo saber la intensidad máxima para cables enrollados en tambor?

Algunos servicios provisionales se prestan en ocasiones con cables en carretes de los que no se han desenrollado para no extender todo el cable cuando no es necesario. Lo que siempre es necesario es saber si el cable va a soportar la intensidad de corriente necesaria en esa particular situación.

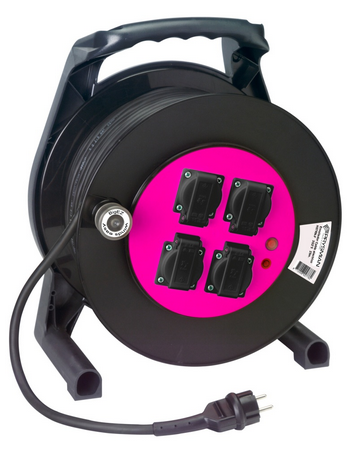

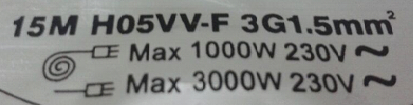

Si observamos detenidamente las indicaciones de algo tan popular como un prolongador de cable veremos que nos limitan sobremanera la potencia máxima del receptor a conectar si no vamos a extender el cable en toda su longitud. En particular podremos encontrar indicaciones como la siguiente:

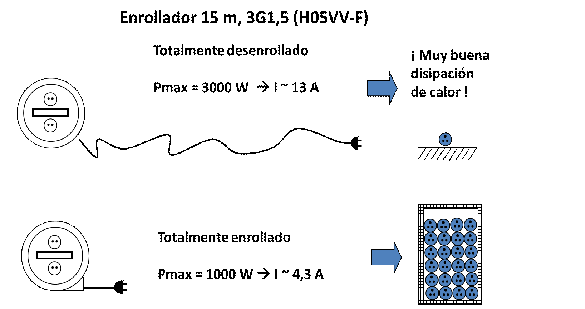

La placa nos dice que si extendemos el cable totalmente podremos conectar receptores de hasta 3000 W, pero si no lo hacemos la máxima potencia a transportar será ¡la tercera parte! para garantizar la seguridad la integridad del enrollador.

Y esto es debido a que a pesar tratarse del mismo cable en ambas circunstancias, estamos variando muy significativamente las condiciones de disipación térmica.

Por cierto, los cables tipo Wirepol Gas (H05VV-F) son adecuados para ser utilizados en interiores de locales domésticos, cocinas, oficinas, etc. Si pretendemos utilizar el prolongador en la intemperie, en locales mojados, en talleres o en obras debemos recurrir a cables tipo Flextreme (H07RN-F) según consta en UNE 21176. Además nunca se pueden utilizar para servicios móviles o provisionales reiterados los cables tipo RV-K, RZ1-K, VV-K… (-K significa flexible para instalaciones fijas).

¿Cómo reducir adecuadamente la intensidad admisible del cable empleado en el carrete?

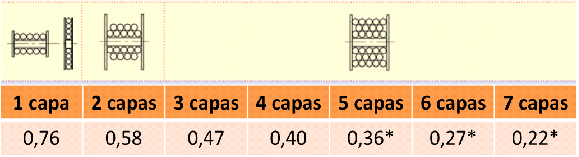

La norma UNE 22585-2 (pto. 5.2.4) de cables eléctricos para minas a cielo abierto contempla una tabla con coeficientes de corrección para cables en tambores. Las intensidades admisibles del cable deben ser multiplicadas por los factores de la siguiente tabla con objeto de reducir convenientemente la solicitación térmica.

*Valores recomendados por Prysmian (no contemplados en la norma UNE 22585)

Un tambor con cable es un mismo circuito arrollado sobre sí mismo de forma que hay una serie de vueltas de cable que se “abrazan” dificultando la disipación del calor generado por efecto Joule.

Es importante tener en cuenta lo reducidos que son los coeficientes de corrección lo que denota la importancia de considerarlos.

Conviene no olvidar que la tendencia de calcular la reactancia inductiva por efecto bobina para calcular las caídas de tensión en estos casos es un error dado que los circuitos arrollados monofásicos o trifásicos son circuitos completos y los efectos inductivos de cada conductor están compensados entre sí con lo que no hay que considerar efecto solenoide salvo que el arrollamiento sea de cable unipolar.

Aconsejamos, siempre que se pueda, desenrollar el cable totalmente.

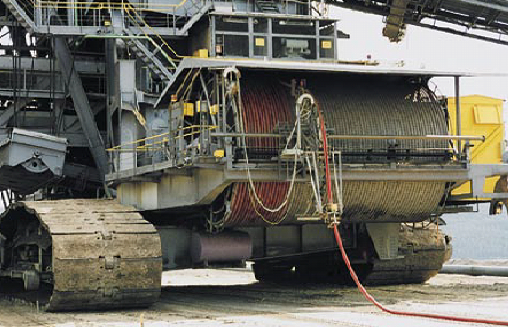

Los cables Protolon de Prysmian están especialmente diseñados para servicios móviles de muchos ciclos en tambores (para BT o MT)
