Instrucciones de montaje de terminación contráctil en frío de cable de Media Tensión

En este artículo te ofrecemos las instrucciones de montaje de una terminación contráctil en frío en cables de Media Tensión para que pueda servirte de guia fácil en todo momento y puedas realizar el montaje con seguridad y sin riesgos.

0.- CONTENIDO DEL KIT POR FASE

(*).- Cuerpo del terminal
1.- Placa cinta de sellado
2.- Guantes transparentes
1.- Tubo grasa silicona
1.- Tira cinta silicona (250x20 mm)
1.- Contacto metálico para los alambres de la pantalla
1.- Contacto metálico para el conductor (opcional)
1.- Instrucciones de montaje MV-34

(*) 1 cuerpo para los modelos PCT-15 y PCT-25
2 cuerpos para los modelos PCT-35 1.-

1.- COMPROBACIÓN MODELO

• Verificar que en el kit están incluidos todos los componentes relacionados en el apartado 0.
• Comprobar que el diámetro sobre aislamiento del cable se encuentra dentro del rango recogido en la portada de estas instrucciones.

2.- PREPARACIÓN DE LAS PUNTAS DEL CABLE

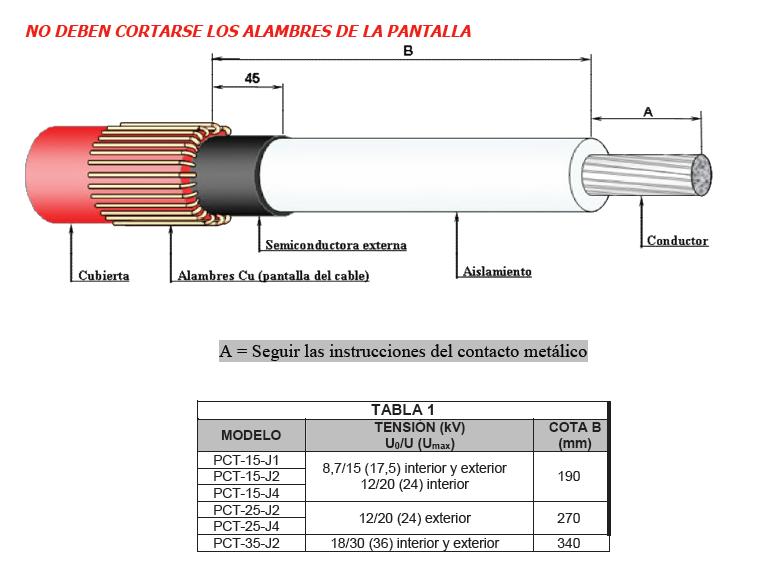

• Preparar la punta del cable según la figura y con las dimensiones recogidas en la tabla 1.

3.- ENGASTADO DEL CONTACTO METÁLICO

• Proceder al engastado del contacto metálico por el método más adecuado según la naturaleza del conductor (compresión hexagonal para conductores de Cu y punzonado profundo para conductores de Al) o con contacto de Tornillería fusible (seguir instrucciones proporcionadas).

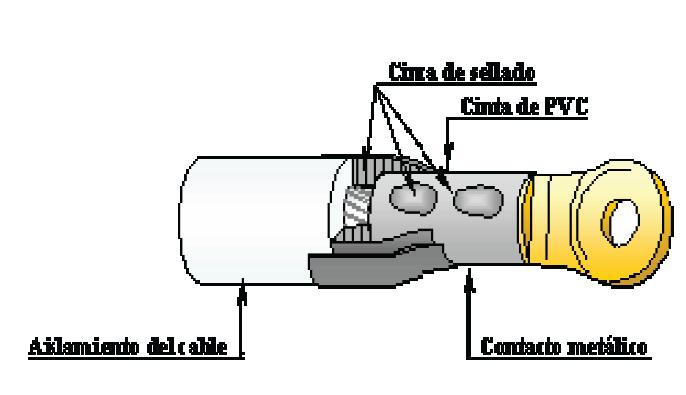

• Rellenar con cinta de sellado y cinta de PVC adhesiva el espacio entre el contacto y el corte del aislamiento.
• Rellenar, si procede, los huecos del punzón con cinta de sellado.

4.- LIMPIEZA DEL AISLAMIENTO

• Eliminar cualquier resto de material semiconductor que haya podido quedar sobre el aislamiento del cable.

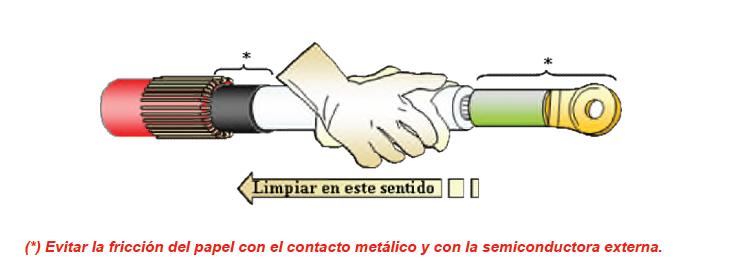

• Limpiar el aislamiento con papel de celulosa impregnado de alcohol en dirección a la semiconductora externa del cable.

5.- ESTANQUEIDAD DE LA TOMA DE TIERRA

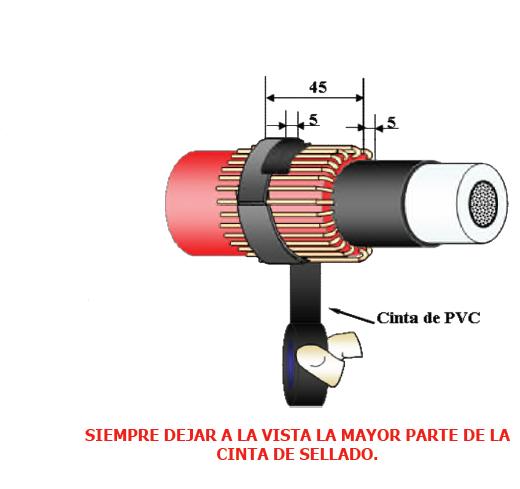

• A 5 mm del corte de la cubierta, aplicar una 1ª capa de cinta de sellado sobre la misma.
• Doblar los alambres de la pantalla sobre la 1ª capa de cinta de sellado, incrustándolos en ella.
• Aplicar una 2ª capa de cinta de sellado sobre los alambres, compactando el conjunto con la mano.
• Realizar un encintado con cinta de PVC desde el solape de 5mm sobre la cinta de sellado hasta solapar 5mm la capa semiconductora del cable.

6.- LUBRIFICACIÓN

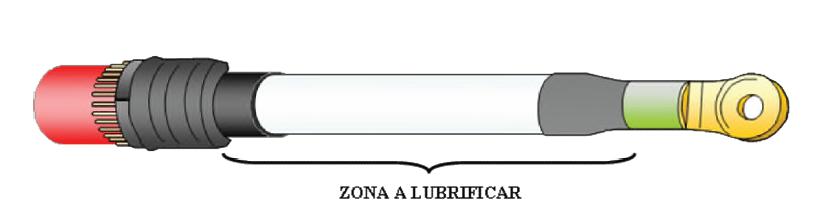

• Lubrificar, con la grasa de silicona suministrada, la zona indicada en la figura. Extenderla con la ayuda de los guantes transparentes.

7.- MONTAJE DEL TERMINAL

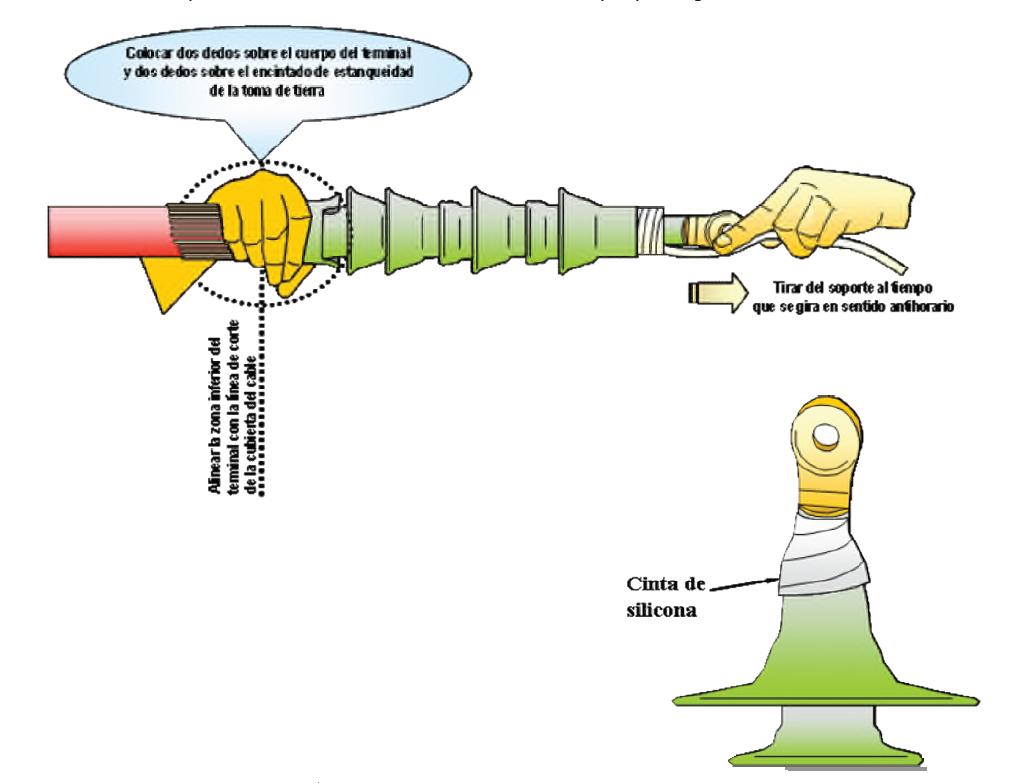

• Posicionar el cuerpo del terminal de modo que la cinta del soporte extraíble quede del lado del contacto metálico.
• Alinear la parte inferior del terminal con el corte de la cubierta del cable.
• Retirar el soporte interno tirando suavemente de él al tiempo que se gira en sentido antihorario.

• Sellar la zona superior del terminal con cinta de silicona aplicada sobre el cuerpo del terminal y el contacto metálico.

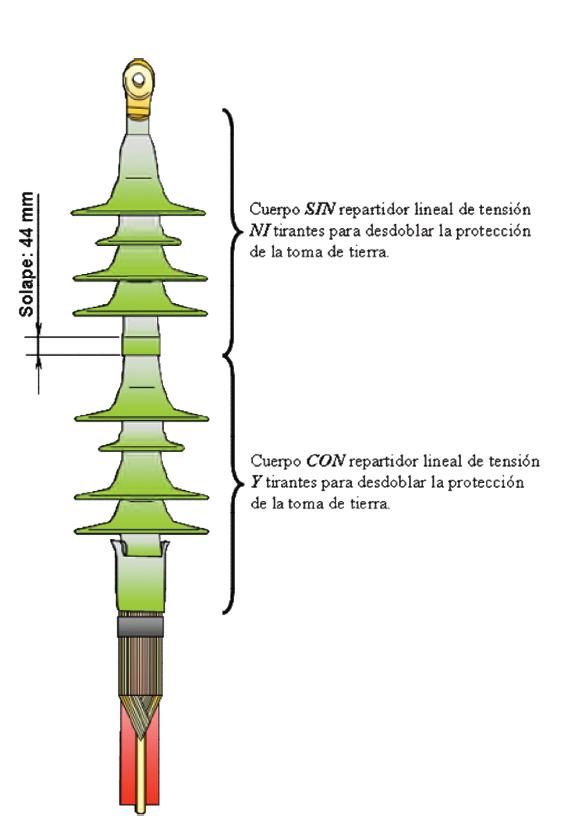

• Solamente en los modelos PCT-35-J2 y PCT-35-J4, el terminal está constituido por 2 cuerpos. Uno de ellos presenta la envolvente doblada sobre sí misma en su parte inferior. Este cuerpo, que dispone de repartidor lineal de tensión, debe ser instalado en primer lugar, alineado con el corte de la cubierta externa del cable.
• El segundo cuerpo, que no dispone de repartidor lineal de tensión, debe ser instalado a continuación con un solape de unos 44 mm con el anterior.

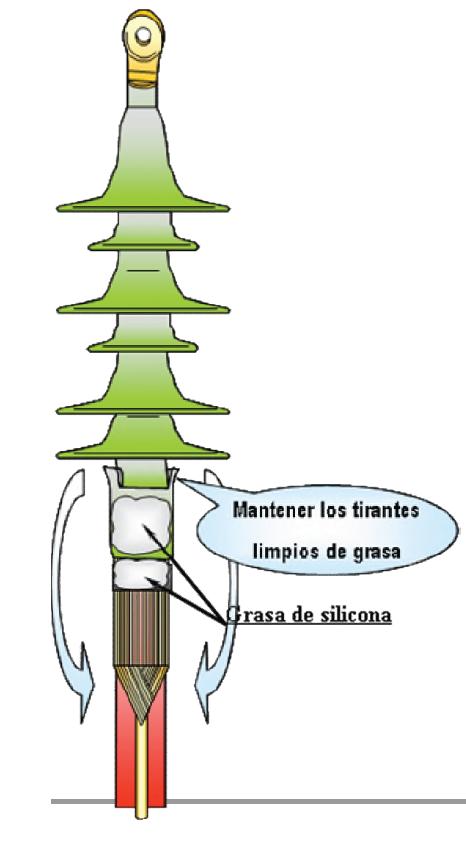

• Lubrificar con grasa de silicona el encintado de estanqueidad de la toma de tierra y la porción de envolvente doblada sobre sí misma.
• Es importante no aplicar grasa sobre los tirantes de la envolvente para no dificultar la operación de desdoblado.
• Desdoblar la porción de envolvente doblada sobre sí misma actuando sobre los tirantes de modo que el encintado de estanqueidad de la toma de tierra quede cubierto por dicha envolvente.

Para resolver cualquier duda o problema que os pueda surgir al respecto, podéis contactar con nuestro servicio técnico a través del foro de PrysmianClub.
