La Muela II: un proyecto emblemático en generación de Energías Renovables

La nueva central de La Muela II, con una inversión superior a los 350 millones de euros y más de seis años de trabajo, convertirá el municipio valenciano de Cortes de Pallás en uno de lospuntos de referencia en Europa en la producción de electricidad generada por la fuerza del agua. En unos meses, funcionará ya a pleno rendimiento la mayor central hidroeléctrica de bombeo de Europa de Iberdrola. que ha vuelto a confiar en Prysmian Group, su partner de referencia para los sistemas de cable encargados de la evacuación de la energía generada en sus Centrales Hidráulicas. De momento, la Central va a entrar en periodo de pruebas durante el mes de agosto con el fin de poder dar servicio ya en otoño. En este proyecto que ha durado más de dos años, el Grupo Prysmian ha tenido un papel muy importante como proveedor del sistema de cableado y asesoramiento en el proyecto de ingeniería y sistema de instalación para realizar el tenido de cable de 400 Kv de Alta Tensión (AT).

¿Qué es Central Hidroeléctrica de bombeo?

Según la Asociación Española de la Industria Eléctrica (Unesa), una central hidroeléctrica de bombeo, como la de La Muela II, es un tipo especial de central hidroeléctrica que tiene dos embalses. El agua contenida en el embalse inferior es bombeada durante las horas de menor demanda eléctrica al embalse superior con el objetivo de turbinarla, posteriormente, para generar electricidad en las horas de mayor consumo eléctrico.

Por tanto, estas instalaciones permiten una mejora en la eficiencia económica de la explotación del sistema eléctrico al almacenar electricidad en forma de agua embalsada en el depósito superior y constituyen en la actualidad la forma más económica de almacenar energía eléctrica.

La Muela II vendrá a completar el sistema de aprovechamiento energético de las aguas del Júcar a la altura de Cortes de Pallás al sumarse a las centrales ya existentes de la Muela –Cortes II, Cofrentes y Millares– produciendo en total una potencia de 2000 megavatios por hora. La participación de Grupo Prysmian España es decisiva en la ejecución de este trascendentalproyecto de energía renovable, La Muela II, que emitirá 650.000 toneladas menos de CO2 a la atmósfera.

La colaboración de Grupo Prysmian con Iberdrola se inició en los años sesenta, cuanto todavía se denominaba Pirelli. La compañía se encargó entonces de la sustitución de los seis grupos de cable OF de la central hidroeléctrica Aldeadávila I por cables XLPE. En 2011, Iberdrola volvió a confiar otros tres de sus proyectos más emblemáticos: la sustitución de los seis grupos de cable OF de 220 kV de la central hidroeléctrica Villarino, la ampliación de la central San Esteban en un grupo adicional de 220 kV y la ampliación en cuatro grupos adicionales de 400 kV de la central hidroeléctrica La Muela I. Este último proyecto afectará decisivamente a La Muela II ya que el nuevo Salto de Bombeo de ésta utilizará sus tomas.

Funcionamiento de La Muela I y II: Un Proyecto de Iberdrola Generación

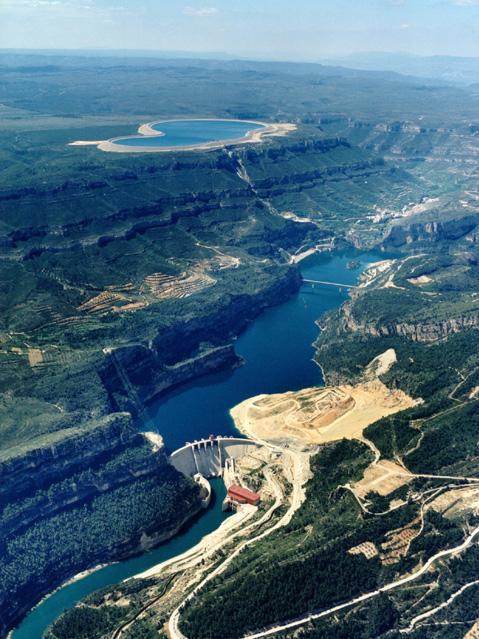

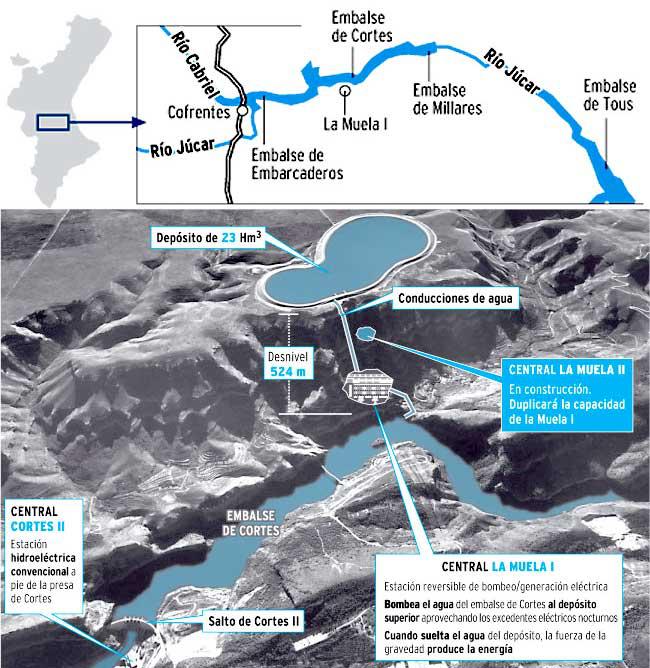

El Salto de Bombeo de La Muela I toma agua del embalse de Cortes, en el río Júcar y la bombea a un depósito artificial de 20 Hm3 de capacidad normal sobre La Muela de Cortes, con un desnivel de unos 500 metros.

La central, excavada en el interior de la montaña, dispone en la actualidad de tres grupos reversibles iguales (Grupos 1, 2 y 3) cuyos cables de evacuación fueron instalados por Grupo Prysmian en la segunda mitad de la década de los 80. La potencia total de la central a fecha de hoy es de 540 MW en bombeo y 630 MW en turbinación.

El nuevo Salto de Bombeo de La Muela II utilizará las tomas del depósito superior de La Muela y del embalse de Cortes construidas en la primera fase. La central será también subterránea y dispondrá de cuatro grupos reversibles iguales (Grupos 4, 5, 6 y 7) con una potencia total de 712 MW en bombeo y 852 MW en turbinación.

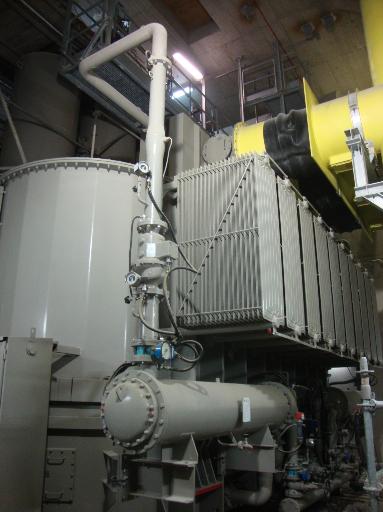

Los generadores-motores, situados en la cota 230, conectarán a la tensión de 14,5 kV con su correspondiente transformador trifásico, situado en la cota 260, que la elevará a 415 kV.

Es de destacar que, excepcionalmente, Iberdrola adjudicó el proyecto con dos años de antelación a su ejecución al considerar que la ingeniería de la obra civil debía ser definida a partir de la ingeniería del sistema de cables de evacuación, que fue clasificado como un componente estratégico dentro de la instalación.

Un proyecto emblemático

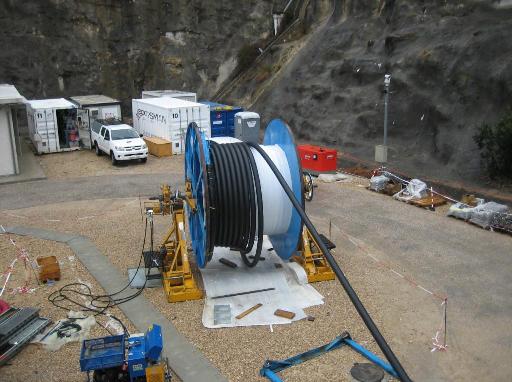

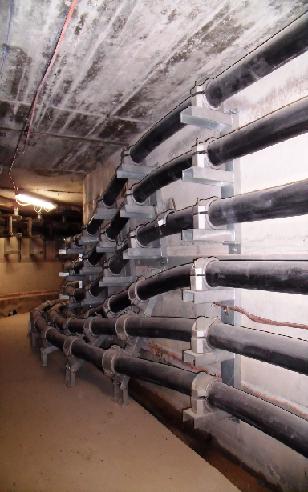

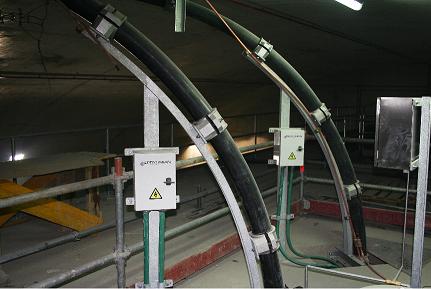

Durante más de un año el equipo de Ingeniería de Grupo Prysmian en España ha realizado loscálculos justificativos, procedimientos de montaje, planos de implantación y rutado precisos para la total definición tanto del recorrido de los cables como de los herrajes necesarios para su adecuada suportación. Por otra parte, el sistema de cable de Alta Tensión suministrado por Grupo Prysmian enlazará los transformadores citados desde la caverna situada en la cota 271, ascendiendo en vertical por el pozo de cables hasta la subestación exterior.

Los trabajos de tendido, confección y ensayos después de la instalación han sido realizados bajo la dirección del Área de Sistemas de Instalaciones de Grupo Prysmian en Vilanova, que, ya desde el inicio del proyecto, han formado parte activa del equipo encargado de su desarrollo. Asimismo, Grupo Prysmian ha sido el encargado de suministrar los cables de potencia, instrumentación y control, media tensión y altísima tensión para este proyecto, así como de su instalación.
