Puerto de Barcelona apuesta por Afumex Duo

A principios de 2009, el Grupo TCB se puso en contacto con Aidin, empresa instaladora que ha desarrollado el prototipo, para solicitar el desarrollo de una solución que permitiera dotar de energía eléctrica y conectividad (con ancho de banda ilimitado) a una altura de 30 metros del nivel del suelo, con posibilidad de desconexión física del servicio, con posibilidad de subir y las superficies de sustentación de los focos (coronas de los báculos de las torres de iluminación).

La clave para poder desarrollar esta solución surge a partir del momento en que Prysmian ofrece la posibilidad de desarrollar una manguera con conductor de cobre y fibra óptica alojados en un único conductor. La solución en este caso fue un Afumex Duo 1.000V (4FO) 0,6/1 kV, super flexible, diseñado especialmente para el cliente. A partir de ese momento, el departamento de I+D de Aidin, conjuntamente con el equipo de Innovación de Prysmian, y una estrecha colaboración con Schneider, Phoenix Contact y Cisco inician el desarrollo que permite hacer los prototipos de prueba que concluyen en la solución Aidin Box-Connect. Una solución que ya está completamente operativa y cumple con todos los requerimientos dl Grupo TCB.

Afumex Dúo una solución específica y adaptada a los requerimientos del Cliente

El cable Afumex Duo ha sido ideado por Prysmian para transportar energía y datos de ancho de banda ilimitado en un único conductor. Las adaptaciones del producto estándar que se realizaron especialmente para el cliente por un lado fue una cubierta específica mucho más flexible y en según lugar , se incorporaron 4 fibras ópticas de especial diseño en el conductor de protección de la derivación.

Principales ventajas del Afumex DUo

• Energía y comunicaciones de ancho de banda ilimitado con un solo cable gracias a las fibras ópticas en el interior de los conductores
• Misma manipulación y tendido que los cables convencionales sin fibra óptica

Un proyecto complejo

Una de las principales complejidades que debía solucionar el desarrollo del proyecto, fue conseguir una manguera con la suficiente facilidad de torsión que garantizara la permanencia de las prestaciones a lo largo del tiempo y que aguantara el desgaste diario de repliegue y despliegue Prysmian ha testeado y obtenido una manguera de energía+F.O ( de ancho de banda ilimitado) que cumple con esta necesidad y garantiza los ciclos necesarios para la operatividad de la solución del enlace AIdinBOX-Connect por un muy prolongado período de servicio.

La segunda solución fue en relación al desarrollo de un embalaje que permita el transporte internacional de cada unidad preconectorizada AidinBOX-Connect de un modo seguro y fiable a cualquier parte del mundo, en unidad de embalaje estándar para contenedores de transporte. Esto se ha resuelto gracias al desarrollo de una caja homologada por organismos internacionales (IPPC-HT para envolventes de madera).

Una solución con futuro

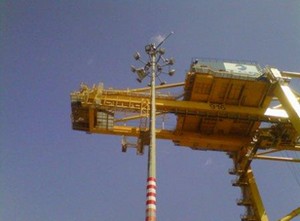

Actualmente, se ha realizado ya el despliegue de la solución para todos los báculos de iluminación retráctiles ubicados en la ampliación de la terminal de Barcelona. A lo largo de 2013 se seguirán instalando más unidades en otras terminales portuarias en otros países, como Turquía, Brasil o Colombia.

Así mismo, se ha iniciado su comercialización entre fabricantes de báculos de iluminación, ingenierías de obra civil y grandes usuarios finales (operadores de transporte civil, tanto aéreo, marítimo o terrestre), que pueden necesitar la solución de conectividad –con ancho de banda ilimitado- de forma remota para ubicaciones como zonas de almacenamiento, vías férreas, autopistas o aeropuertos.

Una solución a medida del cliente

Aidin Box-Connect, es una solución preconectorizada robusta y de fácil instalación. Permite llevar a lugares de difícil acceso y simultáneamente, servicio eléctrico y de datos de ancho de banda ilimitado para múltiples dispositivos IP, incluso protegidos por líneas estabilizadas de SAI. Una única manguera (Afumex Dúo) incluye el cableado de cobre para transporte de energía y, a la vez, la fibra óptica para transporte de datos Ethernet. En origen, un extremo de la manguera se preconectoriza a base normalizada CETAC de 32A (electricidad) y a conector metálico de rosca IP65 Phoenix con estándar LC 9/125, y, en el extremo remoto, a un envolvente metálico Schneider con tratamiento tropicalizado que aloja en carril Din los mecanismos eléctricos y la electrónica de red Ethernet Poe CISCO gigabit de puertos RJ45 y SFP para F.O.

Aidin Box-Connect permite una conexión y desconexión fácil y robusta por los conectores empleados en el extremo origen, lo que permite el repliegue del enlace para tareas de mantenimiento (bajada y posterior elevación de coronas de iluminación en lo alto de báculos de iluminación retráctiles etc.). La distancia de la manguera admitida se puede ajustar a las necesidades del cliente, siendo habitual en los báculos enlaces de 30 m/35 m o 40 m.
