Cálculo de secciones según norma internacional IEC utilizando el programa PrysmiTool.

El programa de cálculo de secciones PrysmiTool de Prysmian está pensado para calcular conductores para BT siguiendo los criterios del Reglamento Electrotécnico para BT español, sin embargo es perfectamente aplicable para cálculos más allá de nuestras fronteras puesto que las intensidades admisibles se corresponden con las de la norma IEC 60364-5-523.

El REBT remite en su ITC-BT 19 a la norma UNE 20460-5-523 (2004) para obtener las intensidades máximas admisibles de los conductores. Esta norma adopta la norma internacional IEC 60364-5-523 (1999). Con lo que el programa PrysmiTool (descarga gratuita, ver enlaces abajo) se puede emplear para hacer cálculos bajo norma internacional. Igualmente bajo el documento europeo de armonización HD 384.5.523 S2 (2001).

Si observamos la primera pantalla de cálculo veremos que el programa está dividido por ITCs (instrucciones técnicas complementarias), dado que según la ITC a que corresponda la instalación tendremos aceptados unos u otros sistemas de instalación y unos u otros tipos de cable siguiendo las indicaciones del REBT.

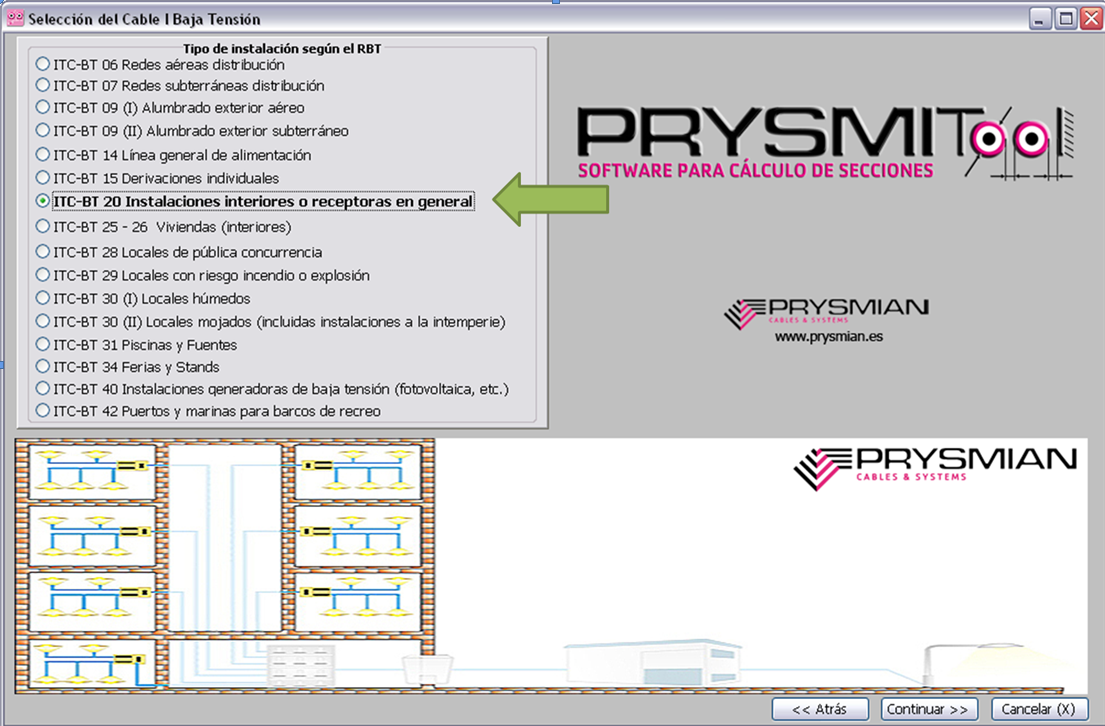

En el caso de un cálculo que no tenga que acogerse a las exigencias REBT español pero se acepte la norma IEC 60364-5-523 (1999) lo conveniente es elegir la ITC-BT 20 dado que es la más generalista y es la que no nos va a limitar sistemas de instalación o tipos de cable como hace el REBT según la parte de la instalación o el tipo de emplazamiento. De esta forma el usuario elegirá libremente entre todos los sistemas de instalación recogidos en la norma y en función de esta entre todos los tipos de cable aceptados para ese sistema de instalación.

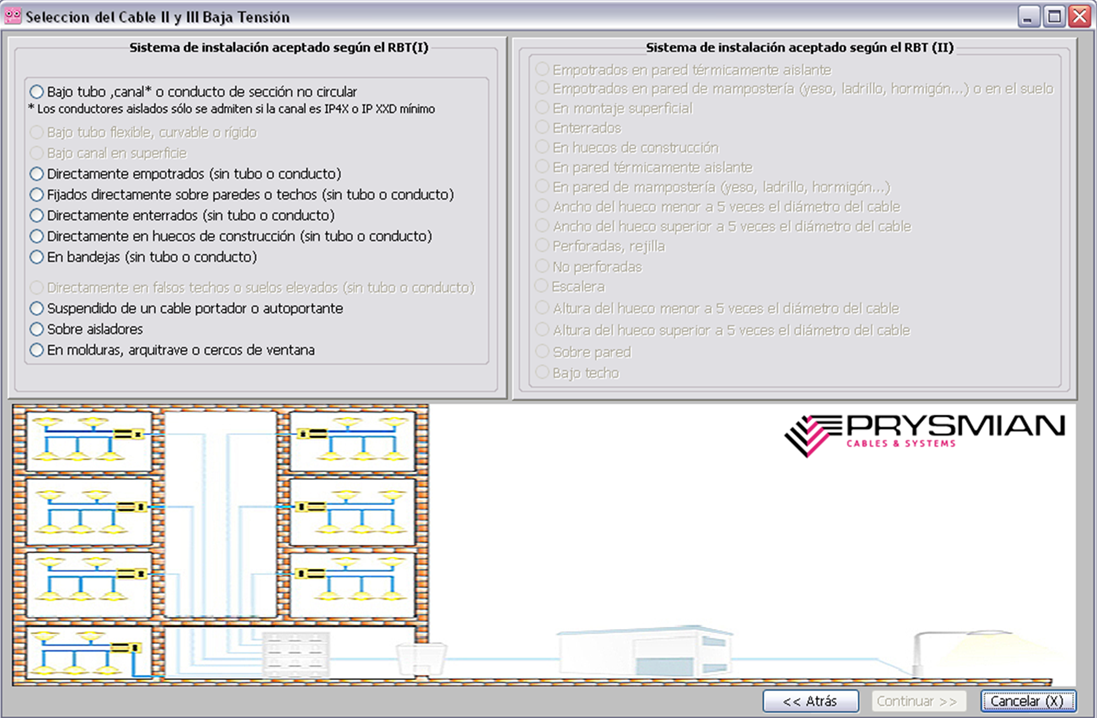

Una vez elegida la ITC-BT 20 ya sólo debemos elegir el sistema de instalación.

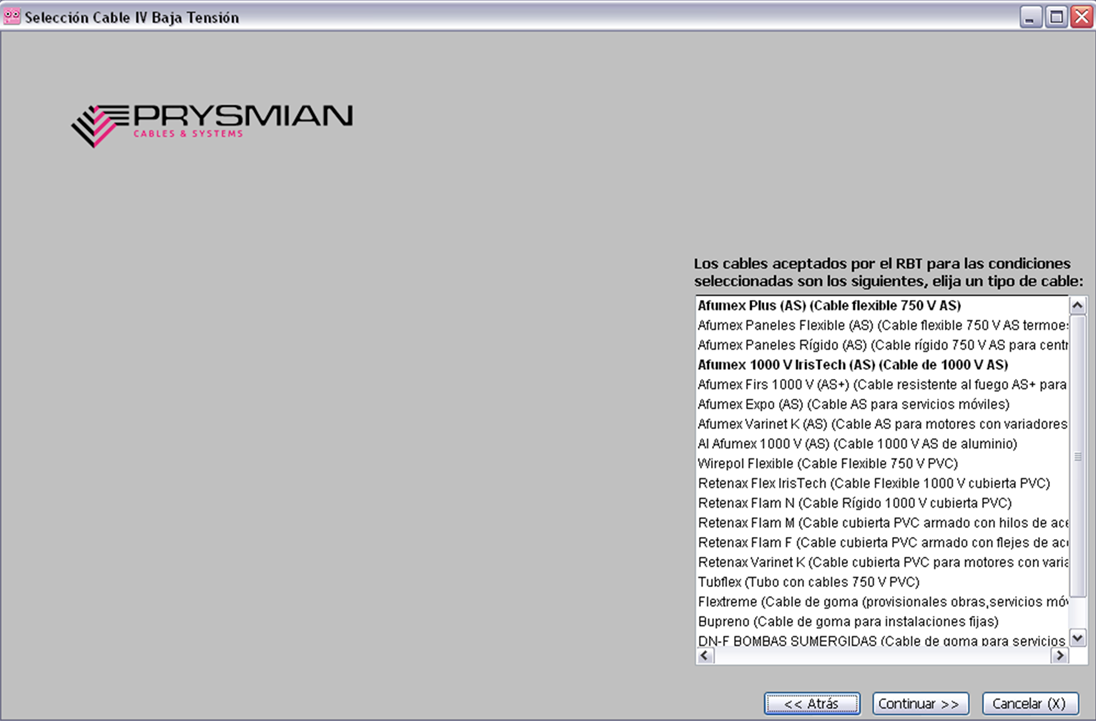

El siguiente paso será elegir de entre los tipos de cable:

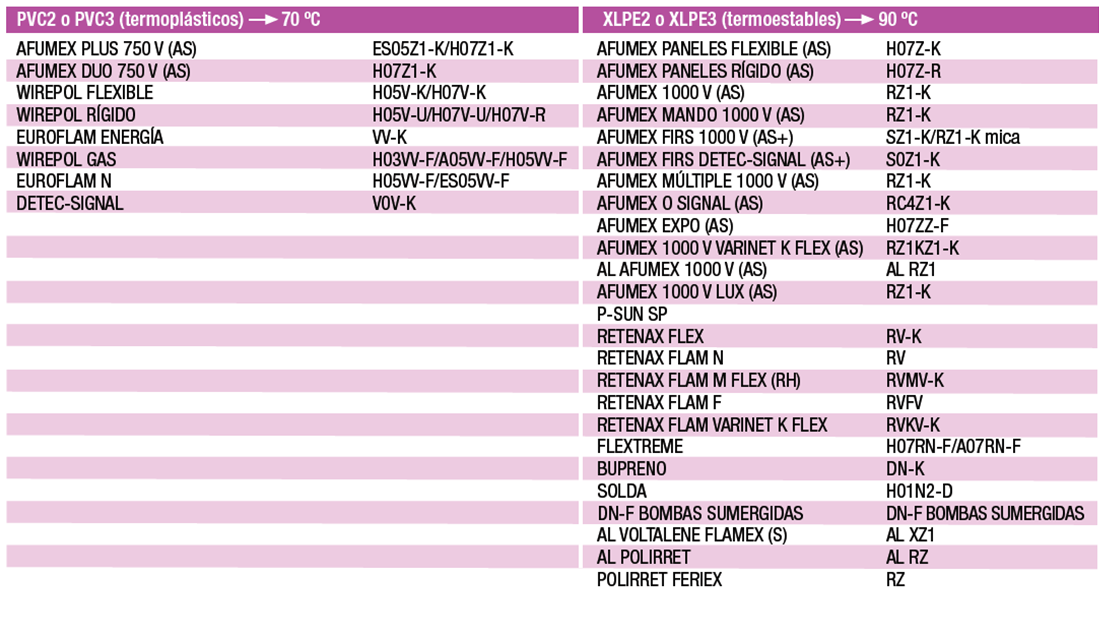

La norma UNE 20460-5-523 y la IEC 60364-5-523 recogen las tablas de intensidades admisibles según el sistema de instalación (elegido en el paso anterior), según la naturaleza del conductor (Cu o Al) y según la temperatura máxima admisibles en el conductor (70 ºC → cable termoestable, 90 ºC → cable termoplástico). Para saber que cables son termoplásticos y cuales son termoestables tenemos la siguiente tabla orientativa que figura en la página 22 del catálogo Prysmian para cables y accesorios de BT:

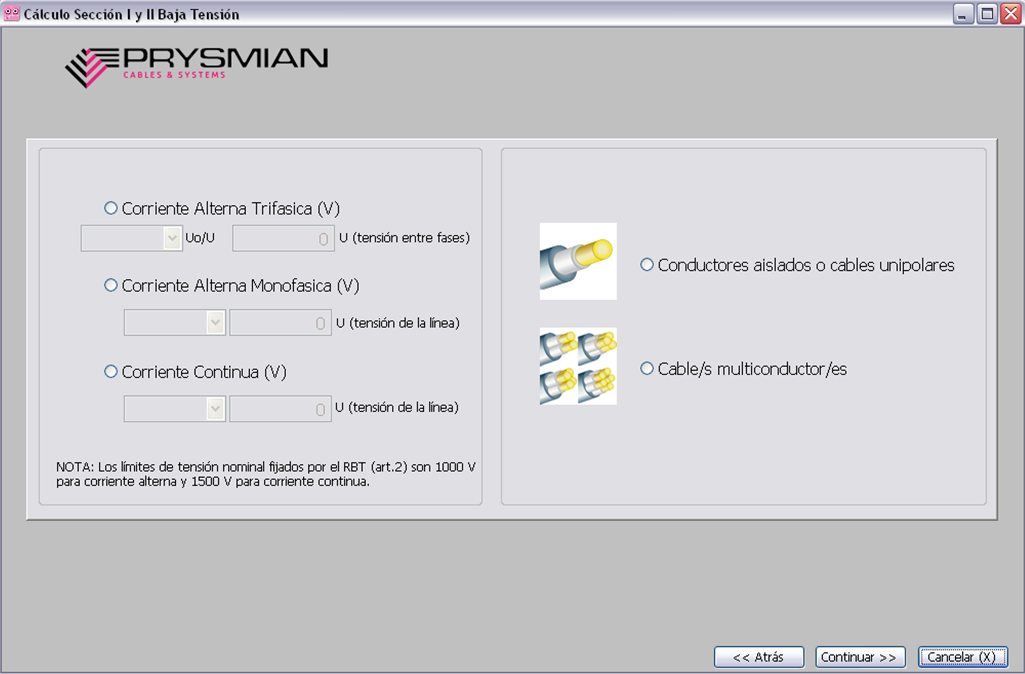

La siguiente pantalla nos pide la tensión y si vamos a emplear cables unipolares o multipolares.

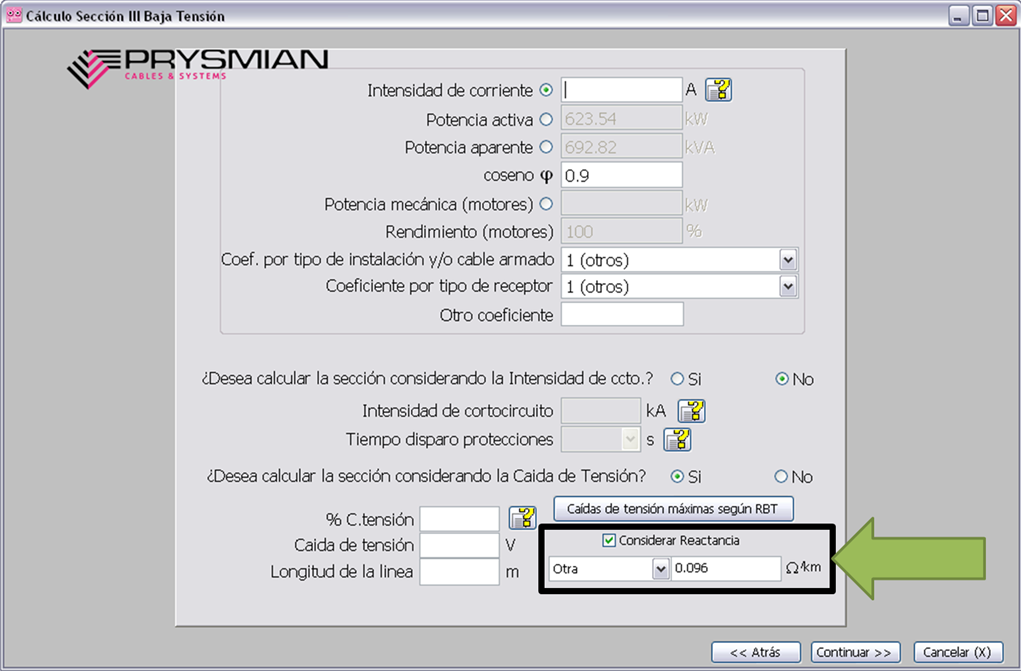

Y el resto de datos numéricos los introducimos en la pantalla siguiente. Con el detalle de poner, para los cálculos de caída de tensión, el valor de la reactancia a la frecuencia que corresponda (es la única diferencia a considerar en el programa entre los cálculos a 50 y a 60 Hz, ver artículo anterior Cálculos de sección a 50 y 60 Hz). Normalmente y en ausencia de valores más precisos la reactancia de la línea será de 0,08 Ω/km para cálculos a 50 Hz y 0,096 Ω/km para cálculos a 60 Hz.

La reactancia es un valor que no es necesario considerar para todos los cálculos. Recomendamos tenerlo en cuenta para secciones de 35 mm² o más cuando los conductores sean de Cu e iguales o superiores a 70 mm² cuando se trate de aluminio. Es decir, si hacemos un cálculo sin considerarla y por caída de tensión obtenemos una sección superior a la anterior deberemos aplicar el valor de la reactancia (clicando el botón atrás para recuperar la pantalla de datos numéricos). Y muy importante, si nos resultan varios conductores por fase deberemos dividir el valor por el número de conductores por fase. Por ejemplo, si obtenemos 4 conductores por fase y estamos calculando a 50 Hz de frecuencia el valor a introducir será 0,08 Ω/km/4 = 0,02 Ω/km.

En esta última pantalla también vemos que podemos introducir coeficiente manual (Otro coeficiente) para la intensidad de cálculo si deseamos o si una normativa local nos lo exigiera. Y en la pantalla posterior elegiremos las condiciones de la instalación para que el programa aplique los coeficientes de corrección correspondientes que figuran en la UNE 20460-5-523 e IEC 60364-5-523 (agrupamiento, temperatura y exposición al sol para instalaciones al aire y además resistividad térmica del terreno, profundidad del tendido para instalaciones enterradas).

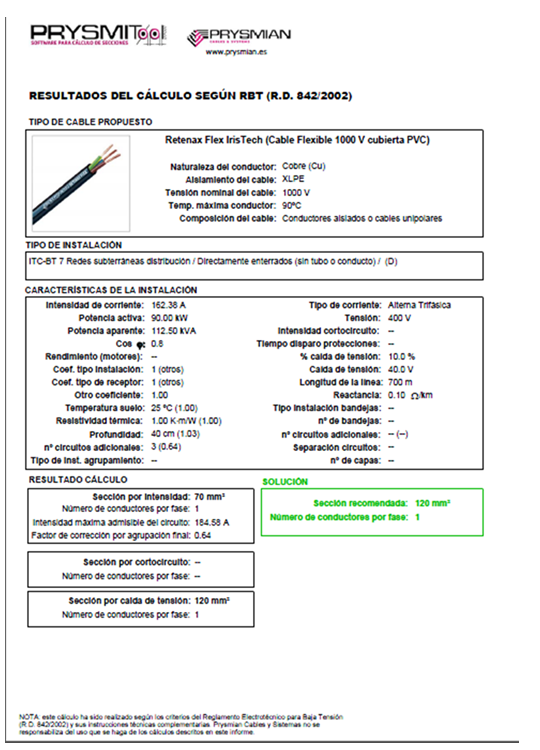

Con estas consideraciones y clicando en el botón Informe de la pantalla final el programa nos dará el resultado de nuestro cálculo que como sabemos se puede extraer en pdf, personalizar, se puede guardar y modificar en otro momento, etc.
